面間わずか２５０ｍｍで縮量５０ｍｍを吸収できる内筒式伸縮管

ベローズ・フレキシブチューブなどを主に製作事例を掲載しております。ご覧ください。

面間わずか２５０ｍｍで縮量５０ｍｍを吸収できる内筒式伸縮管

更新日：2014年12月12日

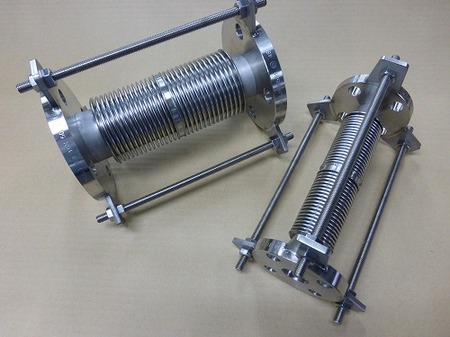

面間わずか２５０ｍｍで―５０ｍｍを吸収できるバネ定数の低いベローズ伸縮管です。
流体が活性炭の為２０Ａの小さなサイズでも内筒が付いております。

ベローズ内径６８ｍｍｘ２５０Ｌ　ＪＩＳ１０Ｋ（５０Ａ）　セットボルト付
ベローズ板厚０．２ｍｍ　バネ定数６．８Ｎ/ｍｍ　設計圧力２０Ｋｐａ　　流体　活性炭

ベローズ内径３５ｍｍｘ２５０Ｌ　ＪＩＳ１０Ｋ（２０Ａ）　セットボルト付
ベローズ板厚０．２ｍｍ　バネ定数５．７Ｎ/ｍｍ　設計圧力２０Ｋｐａ　　流体　活性炭

寸法	ベローズ内径６８ｍｍｘ２５０ｍｍ　　３５ｍｍｘ２５０ｍｍ
板厚	０．２ｍｍ
材質	ベローズＳＵＳ３１６Ｌ　フランジ・内筒・短管・ボルトナット　ＳＵＳ３０４
