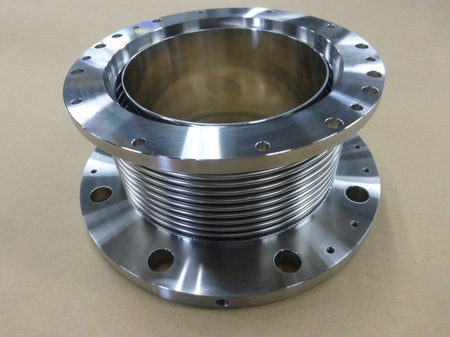

左右違径の特殊フランジが付いた内筒付ベローズ伸縮管

更新日：2017年07月08日

紛体移送に使われるため内筒に研磨加工を施したベローズ伸縮管

バネ定数　４２．７Ｎ/ｍｍ　軸方向伸縮量±１０ｍｍ　

左右違径の特殊フランジが付いた内筒付ベローズ伸縮管
寸法 ベローズ内径１６８ｍｍ　面間１１５ｍｍ
板厚 ベローズ０．２５ｍｍ
材質 ベローズＳＵＳ３１６Ｌ　フランジ・内筒ＳＵＳ３０４
