スライド式の内筒が付いたベローズ伸縮管

更新日：2020年07月01日

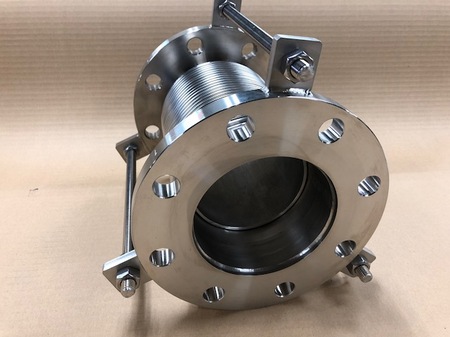

顆粒状の流体が流れる配管のため、顆粒物がベローズの谷を擦らないようにベローズの内側に両側から内筒を取り付けスライドするようにしたベローズ伸縮管

ベローズ内径１２６ｍｍ　面間２５０ｍｍ　両端ＪＩＳ１０Ｋ（１００Ａ）フランジ

使用圧力１５Ｋｐａ　軸方向伸縮-５０ｍｍ　バネ定数１３．０Ｎ/ｍｍ　要求寿命３０００回　

寸法	１２５ｍｍｘ２５０L
板厚	０．２５ｍｍ
材質	ベローズSUS316L　フランジ・内筒・セットボルトSUS304
