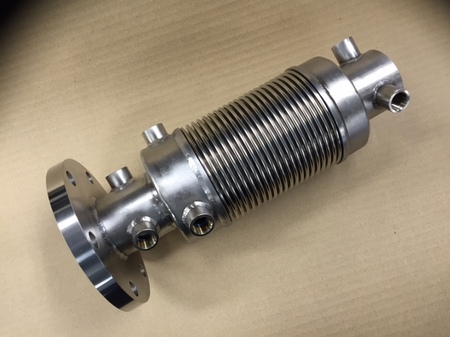

１０００℃の排ガスに対応するインコネル製の特殊３層ベローズ

更新日：2015年03月05日

ベローズ内径８７ｍｍｘ３１８Ｌ　内筒付　片側特殊フランジ・片側パイプノズルが沢山ついた特殊なベローズ
材質ベローズ　インコネル６２５　フランジ、パイプ、ノズル、内筒など全てＳＵＳ３１０Ｓ
流体排ガス８００℃～１０００℃　バネ定数５６．９Ｎ/ｍｍ

寸法	ベローズ内径８７ｍｍｘベローズ長さ３１８ｍｍ
板厚	０．２ｍｍｘ３層
材質	ベローズ　インコネル６２５　フランジ・金具ＳＵＳ３０４　耐熱用ベローズ
