ワンタッチ継手が付いたフレキシブルチューブ

更新日：2014年01月20日

ワンタッチ継手(カプラー、カムロック）つきフレキシブルチューブ

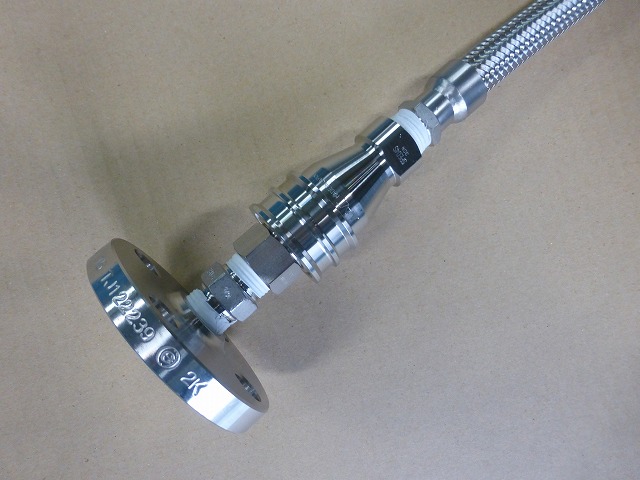

１５ＡのフレキシブルチューブにはＳＵＳニップルが溶接されてカプラーがねじ込まれ、ＳＵＳニップルをねじ込んでねじ込みフランジ（ＪＩＳ１０Ｋ１５Ａ）が取り付けられています。

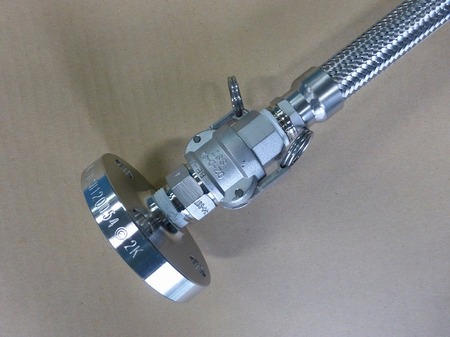

２０ＡのフレキシブルチューブにはＳＵＳニップルが溶接されてカムロックがねじ込まれ、それにねじ込みフランジ（ＪＩＳ１０Ｋ２０Ａ）が取り付けられています。

寸法	１５Ａ，２０Ａ
板厚	チューブ板厚０．３ｍｍ
材質	全てＳＵＳ３０４　チューブ、ブレード、ねじ込みフランジ、ニップル、カプラー、カムロック
