ジャケット　フレキシブルチューブ（セミジャケット・フルジャケット）

更新日：2012年10月29日

５０Ａｘ８０Ａ　ジャケット　ＪＩＳ１０Ｋ５０Ａフランジ付　使用圧力　１Mpa

本管の流体を加熱または冷却しなければいけない流体の場合にスチーム、温水、冷水等の流体を外管と本管の間に流して本管の加熱または冷却を行います。

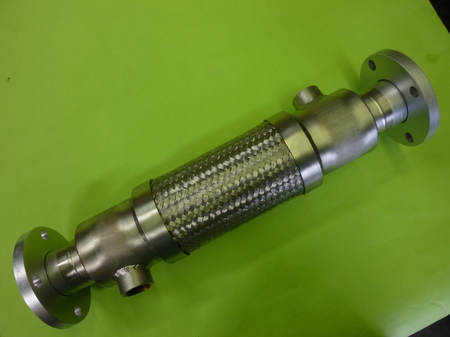

ジャケット管の構造には外管の末端部を絞るセミジャケットと末端部まで外管でおおうフルジャケットとがあり、図面はフルジャケットで写真の製品はセミジャケットです。

真空断熱管とは
この外管と本管の間を真空にした魔法瓶と同じ断熱効果を持った管の事です。

寸法	５０Ａｘ８０Ａ　８００Ｌ
板厚	内管フレキシブルチューブ　０.４ｍｍ　外管フレキシブルチューブ　０.４ｍｍ
材質	ＳＵＳ３０４
