特殊なジャケット式(二重管）のメカニカルシール用ベローズ

更新日：2014年05月12日

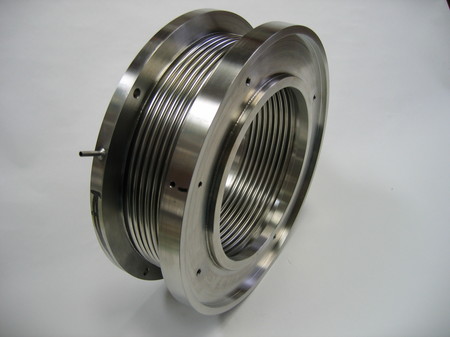

ベローズが２層になっていて外側のベローズと内側のベローズの隙間が１０ミリほどの空間があるジャケット管でフランジの外周に取り付けてあるノズルからガスを封入して使用する特殊なベローズで、ベローズの内径を自由に製作できる我社の技術が利用できる製品です。

バネ定数　内側のベローズ３３Ｎ/ｍｍ　　外側のベローズ２５．８Ｎ/ｍｍ

寸法	内側のベローズ内径１６８ｍｍ　外側のベローズ内径２０６ｍｍ　面間８６ｍｍ
板厚	内側、外側とも０．１７ｍｍ
材質	ベローズＳＵＳ３１６Ｌ　フランジＳＵＳ３０４
