ＪＩＳ１０Ｋ溝付きフランジと真空用ＶＧフランジ付のベローズ伸縮管

更新日：2015年01月28日

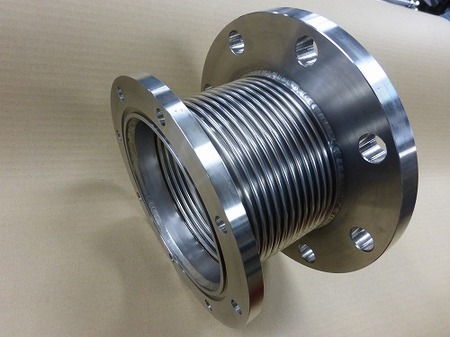

片側にＪＩＳ１０Ｋ（１５０Ａ）溝付きフランジ、片側が真空用ＶＧ（１５０）フランジが付いたベローズ

　バネ定数１６．６Ｎ/ｍｍ　
ＪＩＳ１０Ｋ溝付きフランジと真空用ＶＧフランジ付のベローズ伸縮管
寸法 ベローズ内径１５０ｍｍｘ面間１５０ｍｍ
板厚 ０．２ｍｍ
材質 ベローズＳＵＳ３１６Ｌ　金具SUS304
