ＪＰＩのフランジが付いた薄肉ベローズ伸縮管

更新日：2013年04月10日

バネ定数の低い薄肉のベローズを使う事により短い面間で大きな伸縮量を取ることが出来ます。

ベローズ材質ＳＵＳ３１６Ｌ　フランジＳＵＳ３０４　ＪＰＩ１５０Lb 内筒ＳＵＳ３０４
内径４０５ｍｍ　面間２００ｍｍ　板厚０．２５ｍｍ　
バネ定数４０Ｎ/ｍｍ　設計圧力３０Ｋｐａ　
軸方向伸縮量±５ｍｍ　軸直角伸縮量±５ｍｍ　

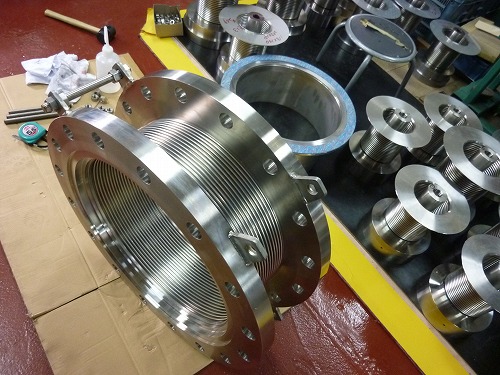

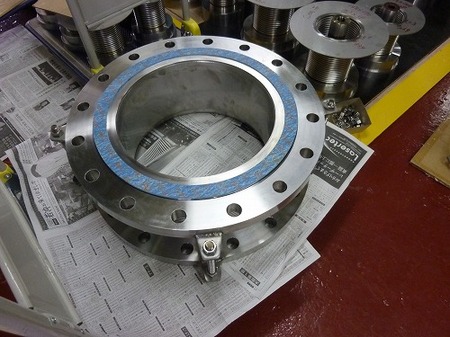

組立中のベローズ

寸法	内径４０５ｍｍｘ２００Ｌ
板厚	０．２５ｍｍ
材質	ベローズＳＵＳ３１６Ｌ　フランジＳＵＳ３０４
