  • ボルト穴が僅か5.6mmのフランジが付いた内筒付きベローズ伸縮管

ベローズ・フレキシブチューブなどを主に製作事例を掲載しております。ご覧ください。

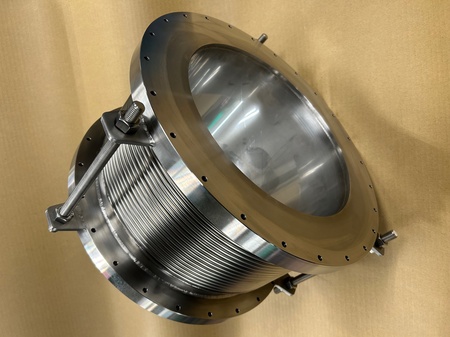

ボルト穴が僅か5.6mmのフランジが付いた内筒付きベローズ伸縮管

300Ax220L 両端特殊フランジ付きセットボルト付き・内筒付きベローズ伸縮管

流体:圧縮空気 設計圧力:0.2Mpa
ベローズ板厚0.3mm 軸方向伸縮 ±5mm バネ定数85.5N/mm

ボルト穴が僅か5.6mmのフランジが付いた内筒付きベローズ伸縮管
寸法 300x220L
板厚 0.3mm
材質 ベローズ:SUS316L フランジ・内筒・ボルト・ナット・ホルダー:SUS304
