フレキシブルチューブ寸法・性能表

フレキシブルチューブ寸法・性能表

フレキシブルチューブ寸法表

寸法表 呼称口径 性能表

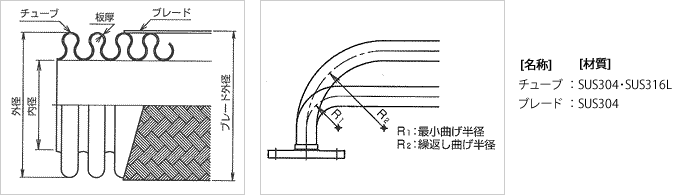

板厚 内径 外径 重量 使用圧力 曲げ半径
裸 1W/B 裸 1W/B A B 1W/B 2W/B 最小 繰返し
mm mm mm mm kg/m kg/m mm in MPa(kgf/cm2) MPa(kgf/cm2) mm mm
0.2 7.0 11.0 12.5 0.11 0.22 8 1/4 1.96(20) 3.53(36) 25 100
0.25 10.5 15.0 16.5 0.17 0.33 10 3/8 1.96(20) 3.53(36) 25 120
0.3 13.0 18.8 20.4 0.27 0.45 15 1/2 1.67(17) 2.94(30) 35 160
0.3 19.0 25.5 27.1 0.34 0.57 20 3/4 1.47(15) 2.65(27) 40 200
0.3 25.0 32.5 34.5 0.45 0.74 25 1 1.47(15) 2.65(27) 45 240
0.3 33.1 41.1 43.1 0.53 0.86 32 11/4 1.28(13) 2.26(23) 60 300
0.3 39.0 47.5 49.5 0.66 1.29 40 11/2 1.18(12) 1.96(20) 90 360
0.4 51.0 61.5 64.0 1.12 1.86 50 2 0.98(10) 1.77(18) 120 420
0.4 65.0 76.0 79.0 1.60 2.64 65 21/2 0.98(10) 1.77(18) 160 490

バルジ（オメガ）チューブ寸法表

寸法表 呼称口径 性能表
板厚 内径 外径 重量 使用圧力 曲げ半径
裸 1W/B 裸 1W/B A B 1W/B 2W/B 最小 繰返し
mm mm mm mm kg/m kg/m mm in MPa(kgf/cm2) MPa(kgf/cm2) mm mm
0.3 21.6 30.0 31.2 0.35 0.7 B-20 B-3/4 1.47(15) 2.65(27) 80 130
0.3 26.1 36.4 38.4 0.5 0.9 B-25 B-1 1.47(15) 2.65(27) 90 140
0.3 32.5 46.0 48.0 0.6 1.2 B-32 B-11/4 1.28(13) 2.26(23) 110 170
0.4 40.0 56.0 58.0 1.10 1.9 B-40 B-11/2 1.28(13) 2.26(23) 140 220
0.4 53.6 71.2 73.2 1.60 2.5 B-50 B-2 1.18(12) 2.06(21) 170 280
0.4 66.5 87.2 89.2 1.90 3.1 B-65 B-21/2 1.18(12) 2.06(21) 220 360
0.4 80.0 98.0 100.0 2.10 3.4 B-80 B-3 0.98(10) 1.77(18) 240 400
0.4 103.0 127.0 129.0 2.50 4.2 B-100 B-4 0.98(10) 1.77(18) 280 460
0.5 127.3 154.3 157.0 3.90 5.7 B-125 B-5 0.98(10) 1.77(18) 400 580
0.5 150.3 181.3 184.0 4.80 7.1 B-150 B-6 0.79(8) 1.37(14) 480 670
0.5 201.5 234.0 237.0 8.30 13.0 B-200 B-8 0.59(6) 0.98(10) 750 1000
0.6 249.5 286.0 289.0 10.10 16.5 B-250 B-10 0.49(5) 0.79(8) 850 1300

クリーンチューブ（ソフトチューブ）寸法表

寸　法　表 呼称口径 性　能　表
板厚 内径 外径 重量 最高使用圧力 曲げ半径
A B 裸 1w/b 最小 繰返し
mm mm mm (g/m) mm in MPa MPa mm mm
0.15 7.8 11.0 78 NV-8 NV-1/4 0.3 4.0 25 80
0.15 10.0 13.5 90 NV-10 NV-3/8 0.3 3.0 25 100
0.15 12.5 16.5 108 NV-15 NV-1/2 0.3 2.0 40 120
0.2 21.5 29.0 310 NV-20 NV-3/4 0.3 1.6 50 170
0.2 26.5 36.0 340 NV-25 NV-1 0.2 1.1 70 200
0.2 33.0 44.0 400 NV-32 NV-11/4 0.2 0.8 80 240
0.25 41.5 54.0 710 NV-40 NV-11/2 0.2 0.8 100 270
0.25 50.5 65.0 850 NV-50 NV-2 0.2 0.7 120 480
0.3 66.0 86.0 1,260 NV-65 NV-21/2 0.2 0.7 170 510
0.3 78.0 100.5 1,470 NV-80 NV-3 0.15 0.7 200 600
0.3 103.0 126.0 1,900 NV-100 NV-4 0.15 0.4 240 750
0.4 129.0 148.0 3,180 NV-125 NV-5 0.15 0.4 300 840
0.4 153.0 181.0 3,800 NV-150 NV-6 0.15 0.4 500 950
